Merhaba arkadaşlar ödevleri bitirdikten sonra aşağıda yazdığım maddelerin tam olduğuna emin olursanız çok daha yüksek puanlar alırsınız lütfen bunlara dikkat edelim!!!!
-Eksen
Çizgilerini (Delikler, civatalar, pimler, silindirik parçalar vs.) unutmayın. Arkada kalan delikler vs.(görünmeyen kısımlar) için eksen çizgisi kullanmıyoruz(çok gerekli olursa kullanılabilir fakat ödevlerde kullanmıyoruz).
-Kesit
Çizgisi ve kesit yazısını unutmayın!!!. Kesit çizgisinin yönü kesite doğru bakmalı.
-Malzeme
listesi;
Standart, malzeme ve açıklama kısımları doldurulmalı.
Standartlar ve malzeme için araştırma yapınız(çoğu parçanın standart numarası kitapta yazıyor hazır olan tüm parçaların standardı yazılmalı). Ayıca parçalar ile ilgili katalogları bulup inceleyin!!!!! Unutmayın makine mühendisi olacaksınız ve kataloglar en iyi arkadaşlarınızdan biri olacak:D
Parça
isimleri doğru olmalı, ismini bilmediğiniz parçalar için araştırma yapın yine
de bir isimde karar kılamadıysanız mantıklı bir isim yazınız (“Parça 1” veya “parça
sonnn” gibi ismler olmamalı 😊)
Parça isimleri büyük harfle başlamalı (tamamı
büyük harf olmamalı)
Doğru bir antet örneği;
-Diş dipleri ve ¾ daire. Aman dikkat çok unutuyorsunuz !!!
Dişleri göstermek;(Şablon ayarlarınızın yapılı olması lazım- ilgili videoyu izleyin)
-Farklı
parçalar farklı tarama olmalı (Aynı parçadan birden fazla varsa hepsinin
taramaları farklı olmalı). Tarama tipleri malzemeye göre seçilmeli. Taramaları değiştirmede sorun yaşıyorsanız kesit kapsamı kısmındaki "otomatik tarama" seçeneğinin kaldırın.
-Montajda gizli
kenarlar gösterilmemeli. Gerekli detaylar kesit kullanılarak verilmeli.(Bu duruma göre değişiklik gösterebilir, bazen göstermek de gerekebilir, mesela montajı gerçekleştirecek olan kişi için elzem bir durum varsa gizli kenarlar (hepsi ya da bir kısmı)gösterilebilir fakat ödevlerde birlik olması açısından göstermemeyi tercih ediyoruz, kesit görünüşlerde ise gizli kenardan olabildiğince kaçınmak lazım). Özellikle çok karmaşık montajlarda gizli kenar kullanımı teknik çizimi okunmaz hale getirebilir.

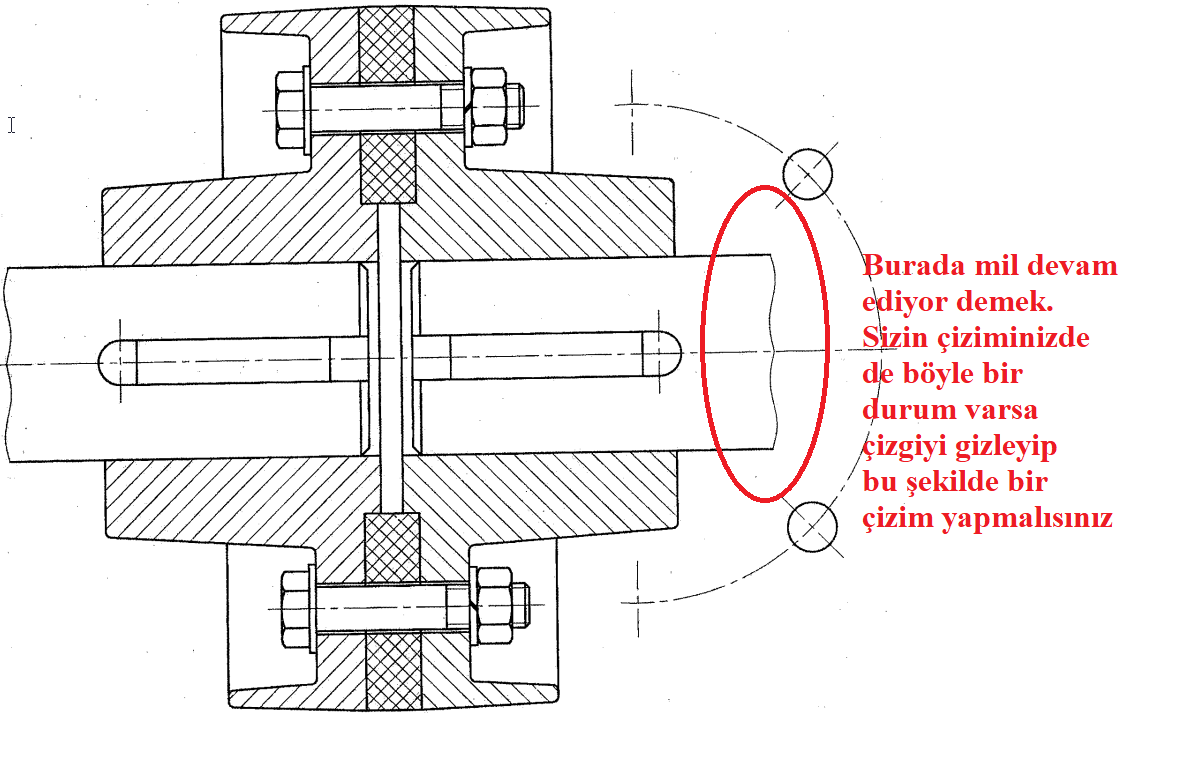

-Devamı
olan parçaların devam ettiği gösterilmeli (Düzensiz çizgi, zigzag vs.)
-Kama
ölçüleri ilgili tablolardan bakılmalı.(Kitap sayfa 56-57). Ve kama tam kesitte taranmaz. Kamanın içerisinde delik varsa bölgesel kesit kullanılmalı.
-Parça
numaralandırma çizgileri tüm görünüşlere yayılmalı ve yatay ya da dikey (ve bunlara
yakın) olmamalı. Numaralandırma çizgilerinin uçları ok değil nokta olmalı (otomatik balon ko
yarken yüzleri seçin -bknz. aşağıdaki resim)
-Civatalar ve somunlar düzlemlere paralel konumlandırılmalı. Civataların uçları somundan sonra çok uzun veya çok kısa olmamalı ve dişler arkada görünmeli
-Hangi
ölçek kullanıldıysa antete yazılmalı.
-Destekler enine (kısa yerinden) kesilirse taranır.
Dişli delikler 0,8 d ile delinmeli ve dişli deliklerdeki (mesela somun )kozmetik diş d olmalı(kozmetik diş koyarken"Hiçbiri" seçeneğini seçerek yapabilirsiniz). Civatalar ise d ile yapılmalı ve civatalardaki kozmetik dişler 0,8 d ile yapılmalı. civataların (perno da olabilir üzerinde diş olan herhangi bir silindirik parça) pahı da 0,1 d olmalı.
Somun çizimi; (M16) Resimlere tıklayarak büyütebilirsiniz
-Çok küçük detaylar için tüm parçayı kesmeye ya da fantastik kademeli kesitler almaya gerek yok küçük bi bölgesel kesitle halledebilirsiniz.
-Yukarıda yazılı detaylar için kendinize bir kontrol listesi hazırlayın her ödev sonunda tik atarak ödevi kontrol edin!!!
-Çizdiğiniz parçaların nasıl çalıştıklarını ne işe yaradıklarını ve nasıl imal edildiklerini kesinlikle ama kesinlikle araştırın!!! (Ödev puanlamasıyla alakası yok ama önemli bi detay :) nihayetinde her şey puan değil önemli olan iyi bir makine mühendisi olmak )
Aklıma geldikçe eklerim.
BİLGİSAYAR SALONUNDA ŞABLON AYARLAMA
Şablonlar ve Kayıtlı Ayarlar
https://drive.google.com/file/d/1-wzzTLsP4NWP0p5tO18aq3vkaehbNMuc/view?usp=sharing
Solidworks sürümü ve dili aynı ise aynı şekilde kendi bilgisayarınızda da uygulayabilirsiniz.
Değil ise kendi şablonunuzu oluşturmak için ;
https://ktuteknikresim.blogspot.com/2020/05/sablon-ayarlar.html
https://drive.google.com/file/d/1vgQsJhRLLrNjxayOmLKB3S-cMn4xD4hr/view?usp=sharing
Konik hesaplama
http://www.magafor.com/841/uk.htm
http://www.normtam.com/Pdf/KONIKLERHESAPLANMASIVE_KULLANILANKONIK_DEGERLER-Normtam-LO.pdf
Videolar ;
https://www.youtube.com/results?search_query=tapered+pins
